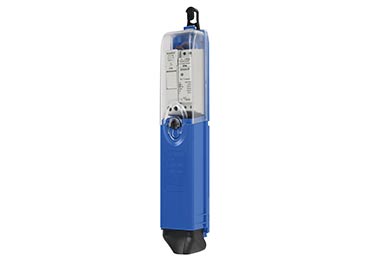

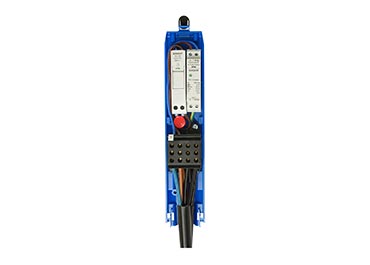

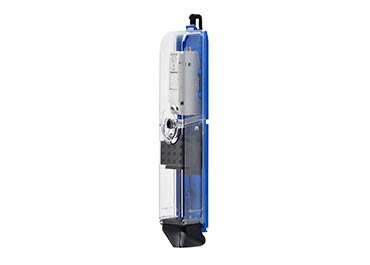

Minipak

IP44-IK08 – CLASE II – COMPONENTES PATENTADOS
Conexión: 2 cables de 16 mm² o 3 cables de 10 mm² – Poste: Ø int. 70 mm

La referencia de la caja para pie de báculo, para mástiles con secciones muy reducidas: Ø int. 70 mm mínimo.
El Minipak permite conectar hasta 3 cables de red de 10 mm² o 2 cables de red de 16 mm² y 2 cables de luminarias.
Bordes laterales despejados y fondo rigidizado para facilitar la conexión.
Tapa inferior fácil de encajar para un mantenimiento seguro en las conexiones.
Cono flexible de protección, para la inserción frontal de los cables de alimentación.
Disponible en 2 versiones: con salida de lámpara en la parte inferior (MPB) o en la parte superior (MPH).

Descargar documentación

Ventajas

Diseño muy compacto.
Regletas de terminales extraíbles, con base de centrado y fijación mediante tornillos.*
Tapa superior transparente, para visualización y acceso a las protecciones.
Cierre central mediante tornillo de cuarto de vuelta imperdible.
Pata de fijación en regleta, regulable sin necesidad de herramienta hasta 110 mm, con enganche delantero o trasero.

Características técnicas

Capacidad máxima

Hasta 3 cables de red de 10 mm².
Hasta 2 cables de red de 16 mm².
Hasta 2 cables de luminarias 3G de 1,5 mm² rígidos.

Envolvente

Policarbonato, autoextinguible.
IP44 según IEC 60529 (carcasa abierta: IP2X)
IK08 según EN 62262.
Clase 2 (también se puede entregar con terminal de tierra aislado).

Normas de producto

EN 61439-2

Normas de instalación

NF C17-200 y guías asociadas.

Color estándar: azul y beige

Disponible en versión transparente.
Otros colores: consúltenos.

Fijación

Pata de enganche de 1 o 2 ganchos
Posible sobre raíl vertical mediante tornillos M6.

Opcional

Regleta de terminales: localización de los terminales para simplificar el mantenimiento.

Entrega

Precableado con hilos de silicona de alta temperatura y vainas engastadas.
Entregado con cartuchos fusibles y etiquetas de configuración.
