Detector SIR Wireless

IP44-IK08* – PATENTADO

Dispositivo inteligente de detección basado en sensores de movimiento, para peatones y ciclistas.

Forma parte del ecosistema SensyCity y Tegis permite maximizar el ahorro energético manteniendo la seguridad del entorno nocturno.

Comunicación inalámbrica e instantánea entre los distintos puntos de luz por radio LoRa segura (protocolo local).

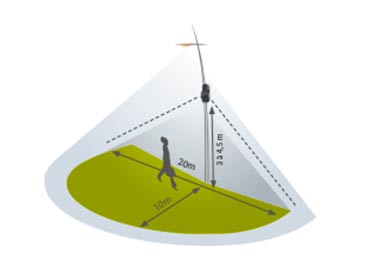

Zona de detección en el suelo: 180 grados con un radio de 10 metros alrededor del detector.

Envolvente IK08 y párpados protectores para ambos sensores.

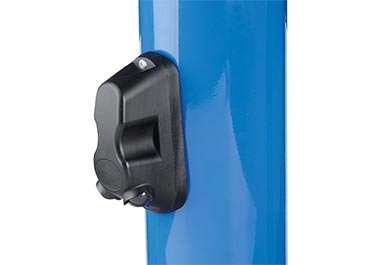

Alimentación integrada en el módulo de detección para una instalación simplificada directamente en el pie del báculo.

En funcionamiento con Tegis, el SIR Wireless se convierte en un nodo de gestión comunicante en radio para el control y la vigilancia de un punto de luz, además de sus funciones principales de detección.

* Envolvente IK08

Descargar documentación

Ventajas

Accessorios Detector SIR Wireless_Sensycity_200x200
  • Sencillo de instalar en cualquier tipo de mástil.
  • Diseñado para el entorno urbano con sus dos sensores PIR y su diseño discreto.
  • Evolutivo, las instalaciones se pueden reconfigurar y se pueden ampliar.
  • Combinado con el ecosistema Tegis, el receptor SIR Wireless se convierte en un nodo de gestión remota.



Características técnicas

Características mecánicas:

  • Resistencia mecánica Envolvente IK08
  • Índice de protección IP54
  • Material: envolvente de polipropileno y falda de protección de elastómero termoplástico
  • Color Negro

Características eléctricas:

  • Alimentación principal: 220-240 VAC / 50-60 Hz
  • Potencia consumida: < 1 W
  • Clase eléctrica: Clase II
  • Resistencia a las sobretensiones: 4 kV
  • También disponible en versión batería de 9-30 VDC, control por driver LED solo en salida contacto seco.

Comunicación:

  • Entre puntos de luz: Radio LoRa segura
  • Control del driver LED: salida DALI

Instalación:

  • Temperatura de uso: De -20 °C a +60 °C
  • Diferencia entre temperatura mínima y objetivo: +/- 4 °C
  • Cableado: cable de 5 metros incluido (4 conductores)
  • Fijación: 3 taladros / 2 tornillos M4 autoperforantes
  • Altura recomendada: de 3 m a 4,5 m
  • Zona de detección en el suelo: 180 grados con un radio de 10 metros alrededor del detector

Configuración in situ:

  • Interfaz de configuración in situ: Aplicación SensyCity
  • Herramientas de configuración in situ: Dongle USB radio
  • Numerosas funciones ajustables in situ

 Funciones ajustables in situ (versión DALI):

  • Grupos de puntos de luz
  • Nivel en el momento de la detección (≤ 100 %)
  • Temporización del boost (≥ 3 segundos)
  • Nivel fuera de detección (≥ 10 %)
  • Escenario de gradación (de 1 a 5 franjas)

 Funciones ajustables in situ (versión contacto seco):

  • Grupos de puntos de luz
  • Temporización del boost (≥ 3 segundos)

Normas y Certificaciones:

  • Norma de productos: NF EN 60529
  • Norma de productos: NF EN 61347-2-11 (alumbrado público)
  • Certificaciones CE

«Permite la obtención del Certificado de Ahorro Energético RES-EC-103.»

Configuración a distancia:

  • Interfaz de configuración: Servicio de software LX Connect – Tegis Lighting Plus y Détection
  • Funciones disponibles: Grupo de descenso y nivel de descenso, supervisión del punto de luz

Aplicación y Funcionamiento

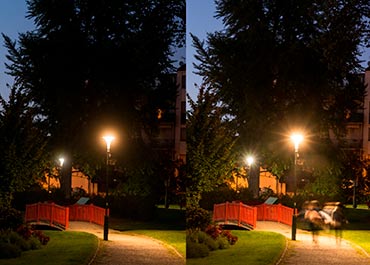

En caso de inactividad, el alumbrado reduce su intensidad para solo dejar una guía luminosa.
Lo siguiente se activa ante cualquier movimiento:

  • el restablecimiento inmediato de la intensidad de alumbrado mediante una consigna prioritaria enviada al driver LED (nivel y duración ajustables).

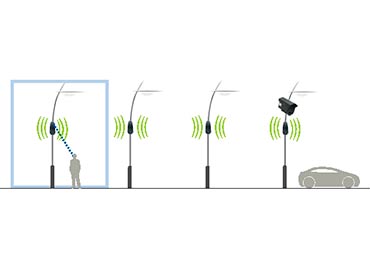

  • el envío de la información de detección por radio a los puntos de luz equipados con detectores SIR Wireless, receptores NOD o relés VIA.

Escenarios de gradación programables en el SIR Wireless con la aplicación SensyCity, hasta 5 franjas horarias por noche.
