LACROIX

Terminales Copak

IP2X – PATENTADO

El terminal Copak es la referencia europea en conexión e instalación de alumbrado público.

Gracias a su diseño único y patentado, garantiza el control de las conexiones para unas instalaciones fiables y seguras.

Instalación rápida y flexible.

De mantenimiento sencillo.



Descargar documentación

Ventajas

Terminales Copak_Sogexi_LACROIX City

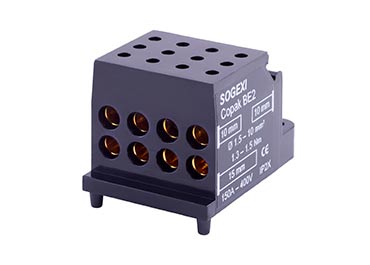

  • Conjunto de empalme monobloque, con cuerpo y tornillos de latón macizo.
  • Un alojamiento para cada conductor, un apriete para cada conductor, para una conexión de calidad y duradera.
  • Gama ampliada, para cualquier tipo de conexión: de 2 a 5 cables de red, de 1,5 a 50 mm².

Características técnicas

Cuerpo monobloque y tornillos de latón macizo.

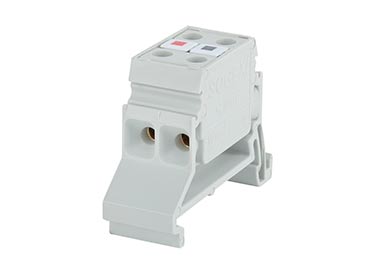

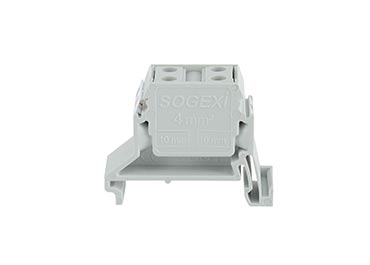

Fijación en raíl DIN 35.

Envolvente de poliamida IP2x según EN 60529.

  • Autoextinguible.

Características eléctricas:

  • Tensión: 400 V.
  • Intensidad: 150 A.
  • Aislamiento: 4,5 kV.

Temperaturas de uso:

  • De -40 °C a +130 °C.

Opción cables de aluminio:

  • Estañado de los terminales (cuerpo y tornillos).

Normas de producto:

  • EN 60947-7-1.

Normas de instalación:

  • NF C17-200.

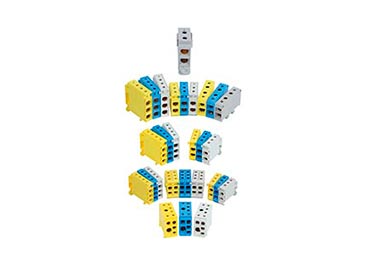

Colores estándar: gris, azul, amarillo

Operación

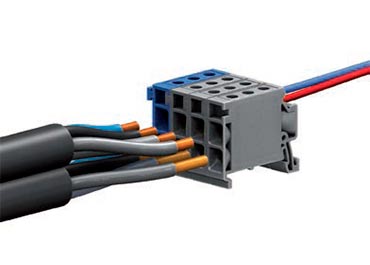

Conexión:

  • Apriete muy duradero en condiciones exteriores.
  • Una carcasa y un tornillo por conductor.
  • Bloque y tornillo de latón macizo (ver recomendación
  • UTE C15-520), para un apriete y un contacto más duraderos en el tiempo.
  • Óptima superficie de contacto.
  • Alta resistencia a la corrosión con el paso del tiempo.

Montaje:

  • Alojamiento en línea con los conductores, destinado a absorber la ovalización del conductor.
  • Lengüeta de bloqueo para facilitar el apriete.
  • Conos de inserción de los conductores ensanchados.
  • Conductores de diferentes secciones pueden conectarse en el mismo borne.
  • Tornillos imperdibles.
  • Apriete con llave Allen.

Mantenimiento:

  • La característica del conductor se conserva cada vez que se aprieta/afloja.
  • Cada conductor puede desconectarse individualmente para realizar pruebas o modificaciones, dejando los demás conductores conectados.
  • Opcional: marcado del conductor a presión.
