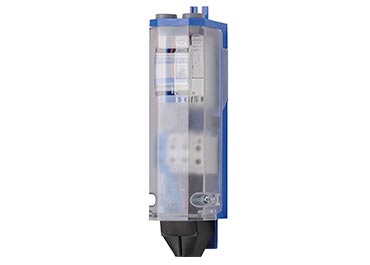

Polypak

IP44-IK08 – CLASE II – COMPONENTES PATENTADOS
Conexión: 3 cables de 35 mm² – Poste: Ø int. 110 mm

La caja de báculo sencilla y compacta, más corta que Minipak y con el mismo ancho que Interpak, para mástiles con diámetro interior mínimo de 110 mm.
El Polypak permite la incorporación de hasta 2 cables de red de 35 mm² o 3 cables de red de 25 mm² y 4 cables de luminarias.
Integración de dispositivos complementarios con tipo de protección DDA, interruptor nocturno, telegestión…
Bordes laterales despejados y fondo rigidizado para facilitar la conexión.
Tapa transparente con cierre mediante 2 tornillos imperdibles.
Cono de protección para simplificar la inserción frontal de los cables de alimentación.

Descargar documentación

Ventajas

Soporte de regleta de terminales extraíble sin necesidad de herramientas, para facilitar la conexión y agilizar el mantenimiento in situ.
Ventana transparente para la visualización de las protecciones.
Enganche mediante pata de fijación sin necesidad de herramientas, ajustable en 120 mm o mediante tornillo M6.

Características técnicas

Capacidad máxima

Hasta 2 cables de red 5G de 25 mm² o 4 x 35 mm².
Hasta 3 cables de red 5G de 16 mm² o 4 x 25 mm².
Hasta 4 cables de luminarias 3G de 2,5 mm² rígidos.

Envolvente

Policarbonato, autoextinguible.
IP44 según IEC 60529 (carcasa abierta: IP2X).
IK08 según EN 62262.
Clase 2 (también se puede entregar con terminal de tierra aislado).
De -40 °C a +130 °C.

Normas de producto

EN 61439-2.

Normas de instalación

NF C17-200 y guías asociadas.

Color estándar: azul

Otros colores: consúltenos

Fijación

Pata de enganche de 1 o 2 ganchos
Posible sobre raíl vertical mediante tornillos M6.

Opcional

Regleta de terminales: marcado de los terminales para facilitar el mantenimiento.

Entrega

Precableado con hilos de silicona de alta temperatura y vainas engastadas.
Entregado con cartuchos fusibles, etiquetas de configuración y abrazadera para los cables.
