Lumipak

IP44-IK08 – CLASSE II

La caja frontal universal para una amplia gama de formatos de protección y terminales.

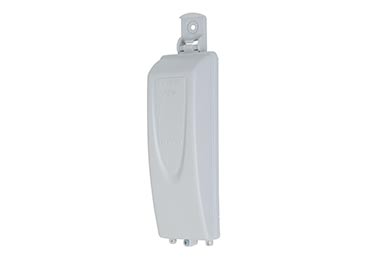

Lumipak LD
La caja Lumipak LD combina la estética y la capacidad de integración. Numerosas funcionalidades para ahorrar tiempo de instalación y de mantenimiento.

Lumipak LDX
En versión sin toma de corriente ni conector, Lumipak LDX permite la conexión directa a la caja. Amplias posibilidades de protecciones y de terminales.

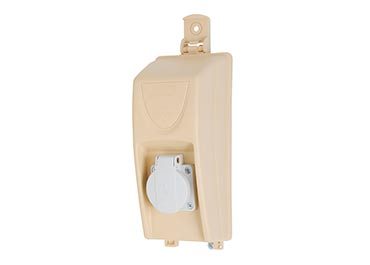

Lumipak LDXP
En versión con toma de corriente, Lumipak LDXP ofrece una gama completa de conexiones, en función de cada tipo de aplicación y en cumplimiento de las distintas normas europeas.

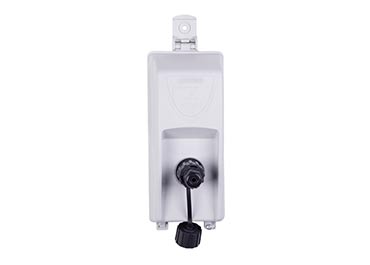

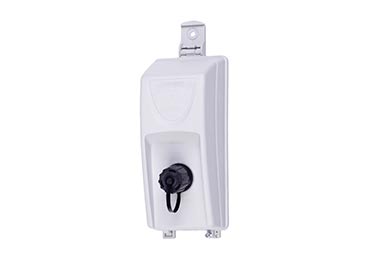

Lumipak LDXC
En versión con conectores, la caja Lumipak LDXC se puede combinar con varios conectores estándar:

  • Hirschmann, para la alimentación o la sonorización.
  • XLR-3 pines, para la sonorización.
  • RJ45, para la videoprotección y la comunicación.

Descargar documentación

Ventajas

ES-Kit mini toma_Sogexi_LACROIX City

Diseño, dimensiones reducidas de la caja LD y capacidad de integración de la caja LDX.
Tapa abisagrada con:

  •  apertura máxima a 120 grados, apertura bloqueada a 90 grados
  •  cobertura íntegra de la parte inferior de la caja
  •  barrera de estanqueidad adicional y plano de junta envolvente
  •  cierre mediante tornillo y fijación adicional para la caja LDX
  •  anillas adicionales para candados y sellados.

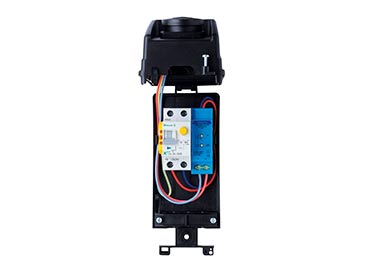

Base aún más funcional:

  •  ampliación del espacio interior para facilitar el cableado in situ
  •  sujetacables de «guillotina» para mayor estanqueidad e imperdible con 2 tornillos para mayor duración en el tiempo
  •  paso y sujeción de los hilos debajo del raíl DIN y lengüeta de sujeción para simplificar el cierre de la tapa.

Características técnicas

Dimensiones

  • LD: (Altura x Longitud x Profundidad) 210 x 74 x 60 mm.
  • LDX: (Altura x Longitud x Profundidad) 210 x 95 x 95 mm.

Capacidad máxima

  • LD: hasta 2 cables Ø14,5 mm (3G de 2,5 mm²), por la parte inferior de la caja.
  • LDX: hasta 3 cables Ø14,5 mm (3G de 2,5 mm²), por la parte inferior de la caja, previo recorte guiado de la tapa y de la base.

Fijación

  • Mediante fleje (20 mm).
  • Mediante tornillos: tirafondos estándar EDF, centro 225 mm.

Envolvente

  • Polipropileno copolímero, con tratamiento anti-UV.
  • Módulo de flexión: 1.4 GPa (ASTM D780).
  • Resistencia al calor y a las llamas:
    Prueba de la bola: 125 °C (CEI 60695-10-2).
    Hilo incandescente: 850 °C (CEI 60695-2-10).
  • Resistividad: 1017Ω.cm.
  • Rigidez dieléctrica: 30 kV/mm.
  • IP44 según IEC 60529 (caja abierta: IP2x) – IK08.
  • Clase II (también se puede entregar con terminal de tierra aislado). El LDXP es el único que no es de clase II entre -50 °C y +130 °C.

Normas de producto

  • EN 60598-1 y EN 60598-2-3.
  • IEC 60439-1.

Normas de instalación
NF C17-200 y guías asociadas.

Colores estándar

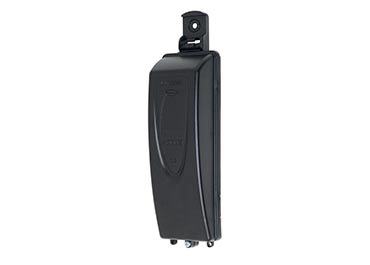

  • LD – LDXP: beige, gris, negro
    LDX – LDXC: gris
    Pintura RAL cliente: consúltenos.
