LACROIX

Dynapak

IP44-IK08 – CLASE II – COMPONENTES PATENTADOS
Conexión: 2 cables de 25 mm² o 3 cables de 16 mm² – Poste: Ø int. 84 mm

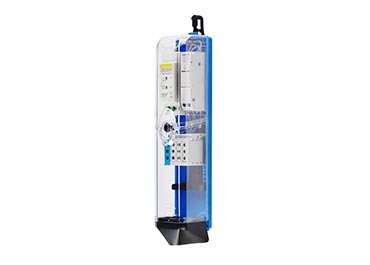

Aún más flexibilidad y sencillez de instalación en el nuevo Dynapak, para mástiles con diámetro interior mínimo de 84 mm.
El Dynapak permite conectar hasta 2 cables de red de 25 mm² o 3 cables de red de 16 mm² y 2 salidas de cables de luminarias.
Integración de dispositivos tipo protección DDA, ST2, telegestión, etc.
Bordes laterales despejados y fondo rigidizado para facilitar la conexión.
Tapa inferior sencilla de encajar para un mantenimiento seguro en las conexiones.
Cono flexible de protección, para la inserción frontal de los cables de alimentación.
Disponible en 2 versiones: con salida de lámpara en la parte inferior (DPB) o en la parte superior (DPH).





Descargar documentación

Ventajas

ES-Dynapak _Sogexi_LACROIX City

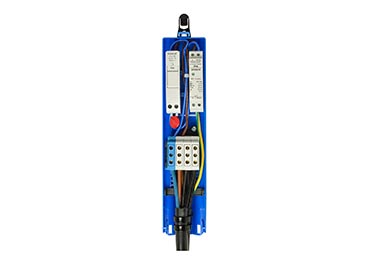

  • Soporte de regleta de terminales extraíble, ajustable en altura con dos niveles de posición para facilitar la conexión y el mantenimiento in situ.

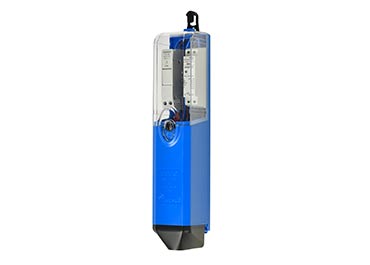

  • Tapa superior transparente, para visualización y acceso a las protecciones. Cierre central mediante tornillo de cuarto de vuelta imperdible.
  • Pata de fijación, regulable sin necesidad de herramientas hasta 110 mm, con enganche delantero o trasero.

Características técnicas

Capacidad máxima

  • Hasta 2 cables de red de 4 x 25 mm².
  • Hasta 3 cables de red 5G de 16 mm².
  • Hasta 2 cables de luminarias 3G de 2,5 mm².

Envolvente

  • Policarbonato, autoextinguible.
  • IP44 según IEC 60529 (carcasa abierta: IP2X).
  • IK08 según EN 62262.
  • Clase II
  • De -40 °C a +130 °C.

Normas de producto

  • EN 61439-2. Normas de instalación

Normas de instalación

  • NF C17-200 y guías asociadas.

Color estándar: azul

  • Disponible en versión transparente.
  • Otros colores: consúltenos.

Fijación

  • Pata de enganche de 1 o 2 ganchos
  • Posible sobre raíl vertical mediante tornillos M6.

Opcional

  • Regleta de terminales: marcado de los terminales para facilitar el mantenimiento.

Entrega

  • Precableado con hilos de silicona de alta temperatura y vainas engastadas.
  • Entregado con cartuchos fusibles, etiquetas de configuración y abrazadera para los cables.
